双效蒸汽型溴化锂吸收式制冷机组的驱动热源为0.25～0.3MPa(表压)的蒸汽。高压发生器中的溶液直接被驱动热源加热浓缩，产生冷剂蒸气;低压发生器中的溶液则被来自高压发生器的冷剂蒸气加热浓缩。
双效蒸汽型溴化锂吸收式制冷机组的应用系统有两个热源回路。
①由高压发生器、凝水换热器和蒸汽锅炉等构成了驱动热源加热回路。高压发生器中的溶液直接被锅炉提供的蒸汽加热浓缩。
双效蒸汽型溴化锂吸收式制冷机组的部件比单效机组多，其循环流程也比单效机组复杂。溶液回路有两个发生器、两个溶液换热器及凝水换热器等部件，它可以构成多种溶液循环流程。三类基本的溶液循环流程如下所述。

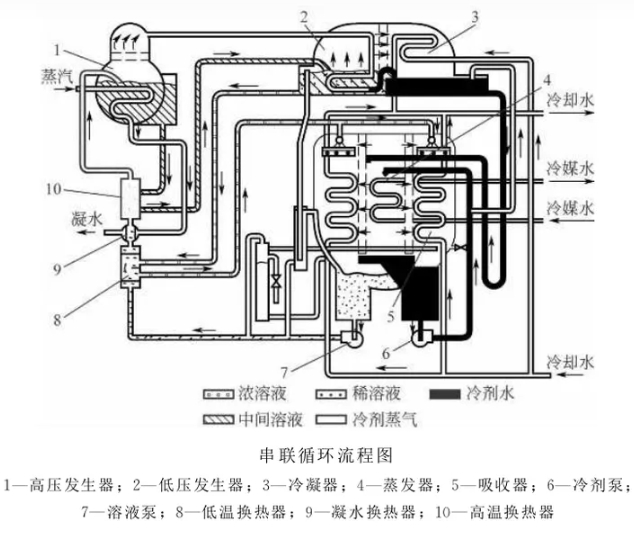

(1)串联流程指稀溶液流出吸收器后，先后进入两个发生器，如下图：

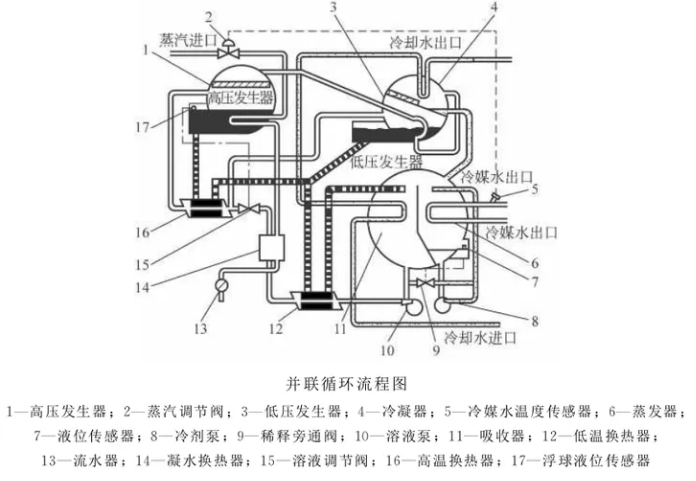

(2)并联流程指稀溶液流出吸收器后分流，平行地进入两个发生器，如下图：
(3)串并联流程兼有串联流程和并联流程的特点，如下图：
